はじめに
初心者さん大事な処理なら、とりあえず最優先にすればいいんですよね？
エンジニアくんそれをやると、逆にシステム全体が壊れ始めることがあるんだ
割り込みは便利ですが、
👉 優先度設計を間違えると、
システムは簡単に不安定になります。
しかも厄介なのは、
- たまにしか起きない
- 再現しづらい
- 原因が分かりにくい
という形で問題が出やすいことです。
この記事では、
- 割り込み優先度とは何か
- どう決めるべきか
- なぜ「とりあえず最優先」が危険なのか
を、組み込み実務目線で整理します。
割り込みの基本についてはこちらの記事で解説しています。
割り込み処理解説シリーズ
本記事は「割り込み処理解説」シリーズの1つです。
割り込み処理解説シリーズの全体像はこちら
割り込み記事シリーズ一覧です。
- 割り込みとは何か？ポーリングとの違いから理解する【組み込み入門】
- 割り込み処理でやってはいけないこと5選｜組み込み設計の落とし穴
- 割り込みは「処理を書く場所」ではない｜組み込み設計の本質
- 割り込み×状態遷移設計｜イベント駆動型組み込みの基本パターン
- 割り込み優先度設計の考え方｜リアルタイム性を壊さないために（この記事）
- 割り込みとRTOSなし構成の違いとは？設計思想の本質を整理する
そもそも優先度とは何か？
マイコンでは、
複数の割り込みが同時に発生する可能性があります。
例えば：
- タイマ割り込み
- UART受信
- ADC完了
- 外部入力
などです。
このときCPUは、
👉 「どの割り込みを先に処理するか」
を決める必要があります。
それが「割り込み優先度」です。

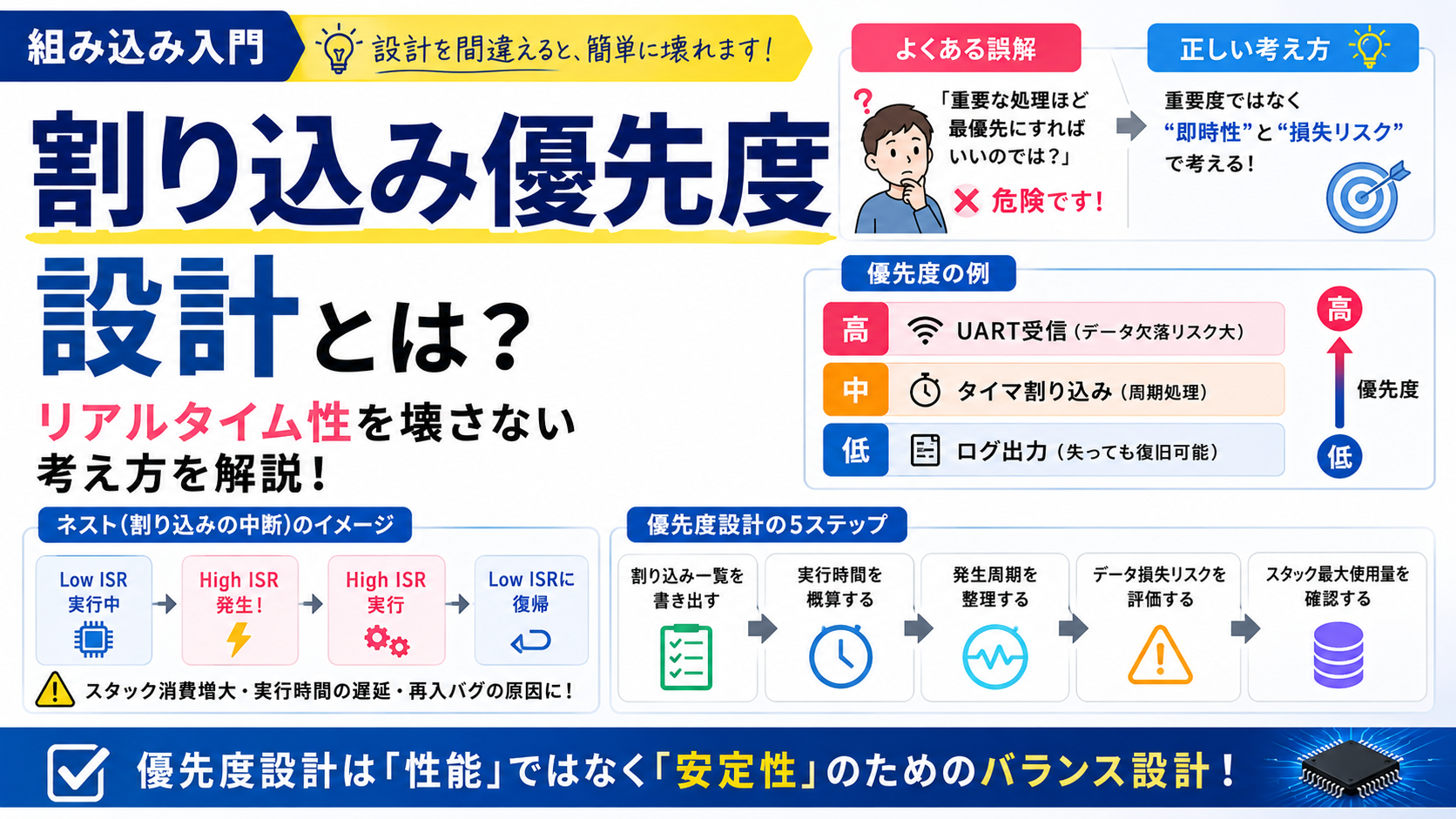

割り込み優先度のイメージ
UART受信IRQ 優先度：高
Timer IRQ 優先度：中
Log出力IRQ 優先度：低優先度が高い割り込みほど、
先に実行されます。
よくある誤解
初心者がかなりやりがちなのがこれです。
初心者さん重要な機能ほど優先度を上げればいいよね？
一見正しそうです。
しかし実際には危険です。
「重要」と「即時性」は違う
例えば：
- ログ出力
- 画面更新
- LED表示
などは重要でも、
👉 数ms遅れても問題ない
ことがあります。
一方：
- UART受信
- PWM制御
- ADCサンプリング
などは、
データを失うと復旧できません。
つまり優先度は、
👉 「重要さ」ではなく、
👉 「即時性」と「損失リスク」
で考える必要があります。
割り込み優先度設計の基本原則
ここから、
実際の設計で重要な考え方を整理します。
原則① 実行時間が短いものを上位にする
これはかなり重要です。
短時間で終わるISRは、
- 他ISRを止めにくい
- ネスト影響が小さい
- レイテンシを悪化させにくい
という特徴があります。
つまり：
👉 「短く終わるISR」は高優先度にしやすい
ということです。
なぜ長いISRが危険なのか？
もし高優先度ISRが長いと、
- 他ISRが待たされる
- タイミングが崩れる
- システム全体が不安定になる
可能性があります。
つまり、
👉 「高優先度 = 偉い」
ではありません。
原則② 周期が短いものは慎重に扱う
例えば：
1ms Timer IRQこれを最優先にしたくなることがあります。
しかし危険です。
なぜ危険なのか？
周期が短いISRを高優先度にすると、
👉 他ISRを頻繁に中断する
ことになります。
すると：
- UART取りこぼし
- ADC遅延
- 全体タイミング崩壊
などにつながることがあります。
つまり：
👉 「周期が短い = 最優先」
ではありません。
原則③ データ損失リスクで考える
これは実務ではかなり重要です。
例えば：
| 割り込み | 損失時の影響 |
|---|---|
| UART RX | データ欠落 |
| ADC完了 | サンプル欠落 |
| ログ出力 | 後で出せばOK |
この場合、
UART RX は優先度を高めにする価値があります。
つまり：
👉 「失うと困るもの」
を基準に考えます。
ネストの怖さ
高優先度割り込みが発生すると、
実行中ISRを中断できます。
これを「割り込みネスト」と呼びます。
ネストのイメージ
Low ISR 実行中
↓
High ISR 発生
↓
High ISR 実行
↓
Low ISR に復帰一見便利そうですが、
かなり危険でもあります。
ネストで起きる問題
ネストが増えると：
- スタック使用量増加
- 実行順変化
- タイミング依存化
- 再入問題
などが発生します。
つまり、
👉 「たまにだけ壊れる」
不具合が出やすくなります。
これがかなり厄介です。
スタックとの関係
割り込み発生時、
CPU状態はスタックへ退避されます。
つまりネストが増えるほど、
👉 スタック消費量も増える
ということです。
スタック不足は、
- HardFault
- メモリ破壊
- 再現性の低いクラッシュ
の原因になります。
スタック領域については、
こちらの記事でも詳しく解説しています。
実務でよくある失敗
❌ とりあえず全部デフォルト
優先度を設計せず、
初期設定のまま放置。
これはかなり危険です。
問題が起きたとき、
👉 「なぜ壊れるのか分からない」
状態になります。
❌ とりあえず優先度を上げる
これもかなり多いです。
取りこぼす
↓
優先度を上げる
↓
動いた気がするしかし実際には、
- ISRが長すぎる
- 負荷が高すぎる
- 設計分離不足
など、
別の問題が隠れている場合もあります。
つまり、
👉 「優先度上げれば解決」
ではありません。
実務で意識している設計手順
私がかなり意識しているのは、
まず整理することです。
① 割り込み一覧を書き出す
まず全部洗い出します。
- UART
- Timer
- ADC
- GPIO
など。
② ISR実行時間を概算する
「どれくらいCPUを占有するか」
を把握します。
③ 発生周期を整理する
例えば：
- 1ms周期
- 10ms周期
- 非同期発生
など。
④ データ損失リスクを評価する
失うと困るISRを整理します。
⑤ スタック最大使用量を確認する
ネスト前提で考えます。
これをやるだけでも、
事故はかなり減ります。
優先度設計は“性能”ではなく“安定性”の話
ここがかなり重要です。
優先度を上げることは、
👉 「そのISRだけを速くする」
ことではありません。
他ISRとのバランスを変える行為です。
つまり優先度設計とは、
👉 「システム全体を壊さないための調整」
なのです。
イベント駆動設計との関係
優先度設計では、
- ISRを短くする
- イベント通知だけ行う
- 状態遷移へ逃がす
という設計も重要になります。
つまり、
👉 ISR設計と優先度設計はセット
です。
状態遷移設計については、
こちらの記事で詳しく解説しています。
まとめ
割り込み優先度設計では、
- 短いISRを上位にする
- 周期だけで決めない
- データ損失リスクで考える
- ネスト前提で設計する
ことが重要です。
そして本質は、
👉 「システム全体のバランス設計」
です。
優先度を適当に扱うと、
- 再現しない不具合
- スタック破壊
- タイミング依存バグ
につながります。
次回予告
次回は、「割り込みとRTOSなし構成の違い」について、
設計思想の観点から整理します。
