はじめに
初心者さん割り込みって、“イベントが来たら勝手に処理される仕組み”ですよね？
エンジニアくんそれも間違いではないけど、“CPUが何をしているか”を理解しないと後で苦労するよ
初心者さんたしかに…ポーリングとの違いも、実はちゃんと説明できないかもです
組み込み開発をしていると、必ず登場するのが「割り込み（Interrupt）」です。
しかし実際には、
- なんとなく使っている
- ポーリングとの違いが曖昧
- サンプルコードをそのまま使っている
という人も少なくありません。
特に初心者のうちは、
「イベントが来たら勝手に処理される便利機能」
くらいの感覚で理解してしまいがちです。
ですが実際の割り込みは、
- CPU停止
- コンテキスト保存
- スタック退避
- 優先度制御
など、CPUの動作そのものに深く関係しています。
この記事では、
割り込みの基本を「ポーリングとの比較」から整理しながら、
- なぜ組み込みで重要なのか
- CPU内部で何が起きているのか
- なぜ設計が難しくなるのか
を、組み込み初心者向けに分かりやすく解説します。
割り込み処理解説シリーズ
本記事は「割り込み処理解説」シリーズの1つです。
割り込み処理解説シリーズの全体像はこちら
割り込み記事シリーズ一覧です。
こちらのまとめ記事で全体像を整理しています。
- 割り込みとは何か？ポーリングとの違いから理解する【組み込み入門】（この記事）
- 割り込み処理でやってはいけないこと5選｜組み込み設計の落とし穴
- 割り込みは「処理を書く場所」ではない｜組み込み設計の本質
- 割り込み×状態遷移設計｜イベント駆動型組み込みの基本パターン
- 割り込み優先度設計の考え方｜リアルタイム性を壊さないために
- 割り込みとRTOSなし構成の違いとは？設計思想の本質を整理する
割り込みとは何か？
初心者さん割り込みって、“別の処理が同時に動く”感じですか？
エンジニアくん実際には“途中で処理を切り替えている”んだ。CPUが増えてるわけじゃないよ
割り込み（Interrupt）とは、
👉 CPUが実行中の処理を一時中断し、優先度の高い処理を先に実行する仕組み
です。
例えば組み込み機器では、
- ボタンが押された
- UARTでデータを受信した
- タイマ時間になった
- センサ値が更新された
など、さまざまな「イベント」が発生します。
こうしたイベントが発生すると、
CPUは現在の処理を一旦止めて、「割り込み処理（ISR: Interrupt Service Routine）」を実行します。
そして処理が終わると、
再び元の処理へ戻ります。

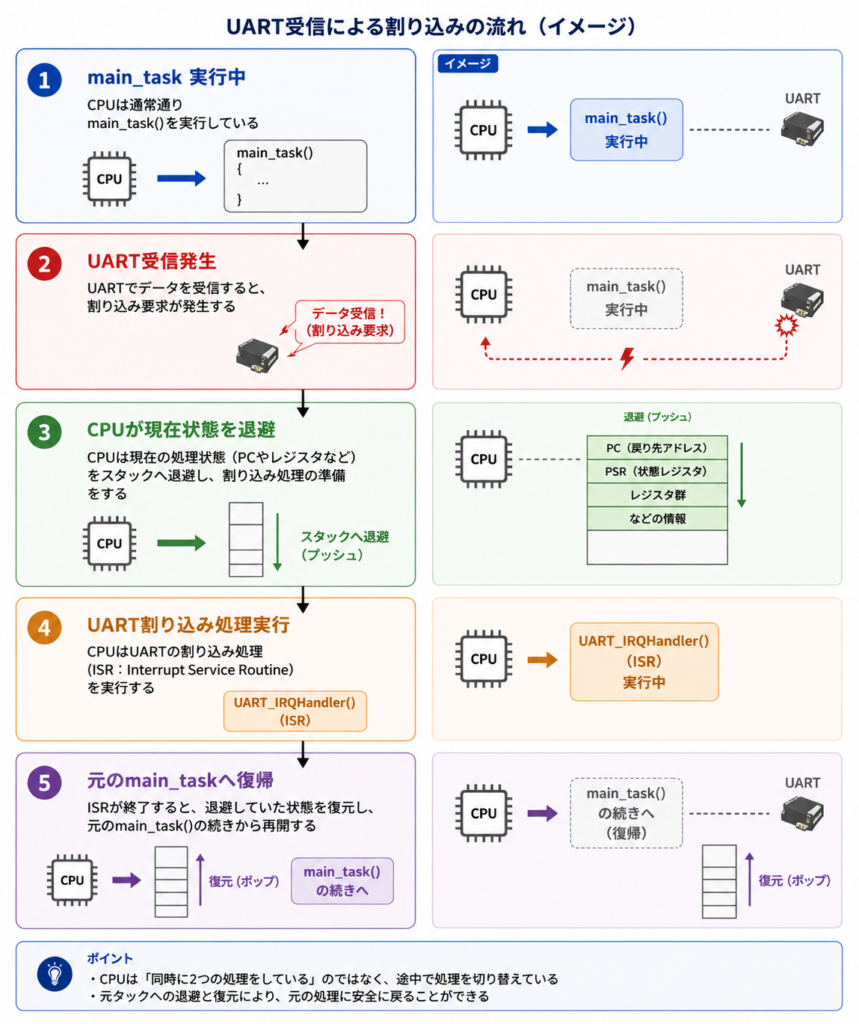

イメージするとこんな感じ
例えばCPUがメインループを実行中に、
UART受信が発生したとします。
while(1) {
main_task();
}通常は main_task() を実行していますが、
途中でUART受信イベントが発生すると、
という流れになります。
ここで重要なのは、
👉 CPUは「同時に動いている」のではなく、一時的に処理を切り替えている
という点です。
ポーリングとは何か？
ポーリング（Polling）は、
👉 CPUが自分で状態を確認し続ける方式
です。
例えばボタン入力なら、以下のようになります。
while(1) {
if (BUTTON == ON) {
// ボタン処理
}
}CPUが延々と、
「ボタン押された？」
「まだ？」
「今は？」
を確認し続けるイメージです。
割り込みとポーリングの違い
一番の違いは「誰が気づくか」
ポーリング
CPUが自分から確認しに行く
割り込み
イベント側がCPUを呼び止める
この違いがあります。
違いのまとめ
まとめると、割り込みとポーリングの違いは以下となります。
| 項目 | 割り込み | ポーリング |
|---|---|---|
| 反応性 | 高い | ループ周期に依存 |
| CPU効率 | 無駄が少ない | 常に監視するため負荷あり |
| 実装難易度 | やや高い | 比較的簡単 |
| 設計の難しさ | 高い | 低め |
ポーリングの問題点
初心者向けサンプルでは、
ポーリングは非常によく使われます。
実装が簡単だからです。
しかし実際の組み込み製品では、
ポーリングだけでは厳しいケースが多くあります。
例えば：
- CPUが無駄に回り続ける
- 消費電力が増える
- 他処理が増えると監視漏れが起きる
- 応答遅延が発生する
といった問題があります。
例えばこんな問題が起きる
while(1) {
heavy_task();
if (BUTTON == ON) {
// ボタン処理
}
}もし heavy_task() に時間がかかると、
👉 ボタンを押しても反応が遅れる
可能性があります。
これが「ポーリングはループ周期に依存する」ということです。
なぜ組み込みでは割り込みが重要なのか？
組み込み機器は、
- 限られたCPU性能
- リアルタイム要求
- 低消費電力設計
- 小さいメモリ
という制約があります。
ポーリングでは、
- 無駄にCPUを回し続ける
- 低消費電力にできない
- 応答遅延が出る
といった問題が発生します。
そのため、
「イベントが来たときだけ動く」
というイベント駆動型設計が非常に重要になります。
そこで使われるのが割り込みです。

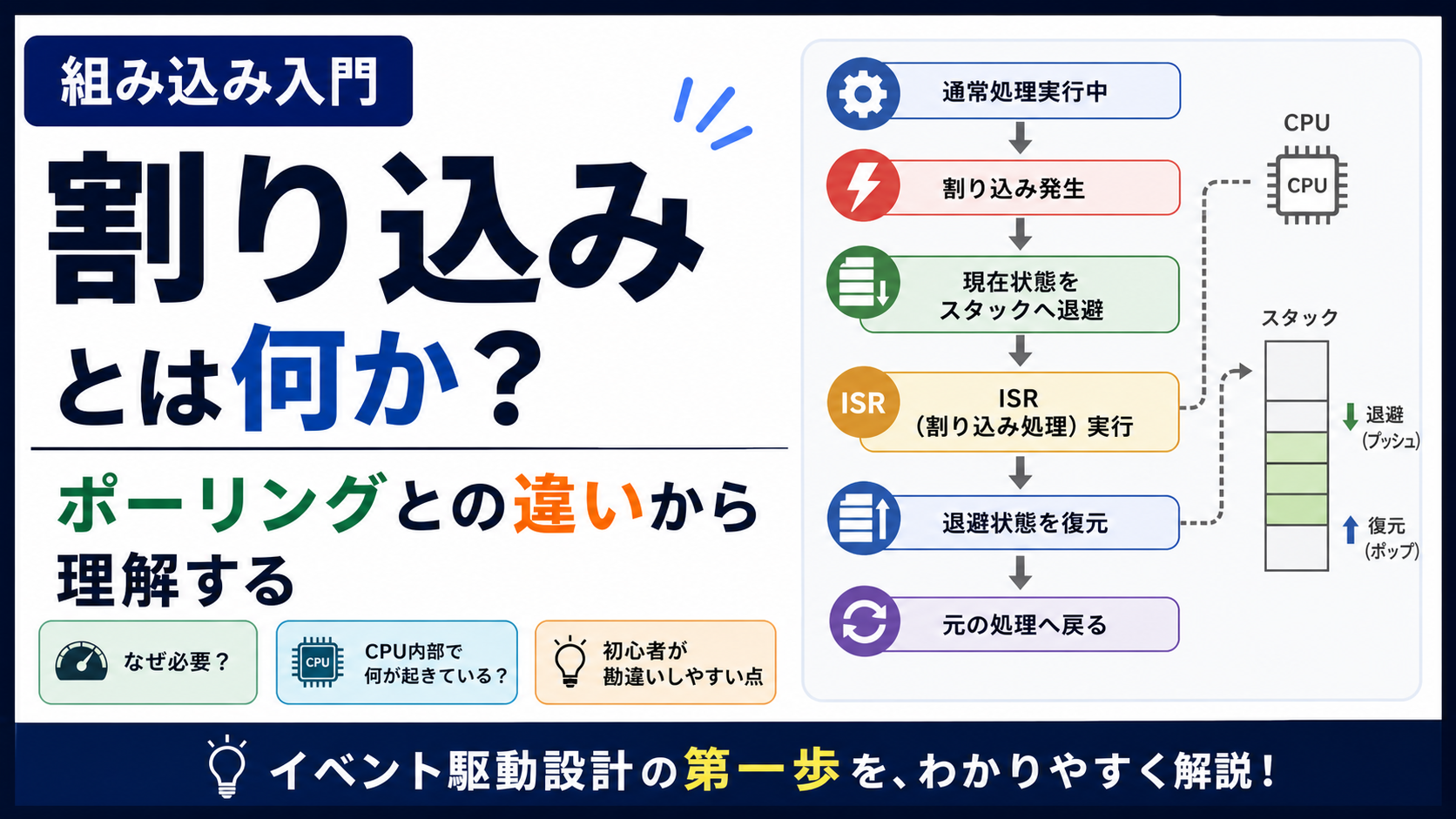

割り込みの流れ（CPU内部）
割り込み発生時、CPU内部では大まかに以下が行われます。
この、
- 「状態退避」
- 「復帰」
があるため、
割り込みは実はかなり複雑です。
ISR（割り込み処理）では何をするのか？
初心者が最初にやりがちなのが、
👉 ISRの中に大量の処理を書く
ことです。
しかし実際には、
ISRはできるだけ短くするのが基本です。
例えば：
volatile int uart_rx_flag = 0;
void UART_IRQHandler(void) {
uart_rx_flag = 1;
}ISRでは「イベント発生だけ通知」して、
本処理はメインループ側で行う設計がよく使われます。
なぜISRに重い処理を書いてはいけないのかは、こちらの記事で詳しく解説しています。
割り込みと共有変数では volatile の理解も重要です。volatileについてはこちらの記事で解説しています。
割り込みと状態遷移設計
実際の組み込み開発では、
「割り込みの中ですべて処理する」
のではなく、
👉 割り込みは“イベント通知”だけ行う
という設計がよく使われます。
例えば：
- UART受信完了
- ボタン押下
- タイマ満了
などを「イベント」として扱い、
メインループ側の状態遷移で処理する形です。
このような「イベント駆動型設計」は、
組み込みソフトで非常によく使われる基本パターンです。
逆にISRへ重い処理を書きすぎると、
- リアルタイム性低下
- 他割り込み遅延
- デバッグ困難化
などの問題につながります。
状態遷移設計については、
こちらの記事で詳しく解説しています。
割り込みとスタック領域の関係
割り込み発生時、CPUは現在の状態を「スタック領域」に保存しています。
例えば：
- プログラムカウンタ（PC）
- レジスタ
- ステータスレジスタ
などが退避されます。
つまり割り込みは、
👉 スタック領域を使って「処理の途中状態」を保存している
ということです。
この仕組みがあることで、
ISR実行後に元の処理へ安全に戻ることができます。
逆に言えば、
- スタック不足
- 異常なネスト
- 再帰暴走
などが起きると、
割り込み処理にも大きな影響が出ます。
スタック領域については、
こちらの記事で詳しく解説しています。
割り込みは「main()の前」から準備されている
実は割り込み処理は、main() が始まった後に突然使えるようになるわけではありません。
組み込みソフトでは、
main()実行前の「スタートアップコード」で、
- スタック初期化
- ベクタテーブル設定
- CPU初期化
などが行われています。
つまり割り込みは、
👉 CPU起動直後の初期化処理とも深く関係している
ということです。
特にARMマイコンでは、
割り込みベクタテーブルや初期スタック設定が非常に重要になります。
スタートアップコードについては、
こちらの記事で詳しく解説しています。
割り込みが“魔法”ではない理由
割り込みは便利ですが、
決して「何でも即時実行できる魔法」ではありません。
実際には、
- スタック消費
- 割り込み優先度
- ネスト
- 排他制御
- 共有変数
- リアルタイム性
など、多くの設計課題があります。
ここを理解しないまま使うと、
- たまにフリーズする
- 再現しない不具合
- タイミング依存バグ
など、非常に厄介な問題につながります。
割り込みが連続する状況では、割り込み優先度設計も重要です。
割り込み優先度設計はこちらの記事で解説しています。
まとめ
- 割り込みは「CPUを一時停止して優先処理を行う仕組み」
- ポーリングは「CPUが自分で確認し続ける方式」
- 組み込みではイベント駆動設計が重要
- 割り込みは便利だが、設計難易度は高い
- ISRには原則として重い処理を書かない
次回予告
次回は、
「割り込み処理でやってはいけないこと」
について、実務目線で解説します。
- なぜ printf が危険なのか
- なぜ malloc が嫌われるのか
- なぜ重い処理を書いてはいけないのか
など、現場で本当に問題になるポイントを整理していきます。
